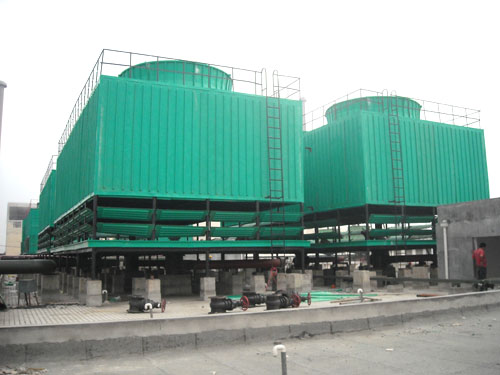

機械工業部第四設計研究院（以下簡稱四院）設計的節能型方形逆流式玻璃鋼冷卻塔，是在原設計的同類塔實測數據基礎上改進設計的。
參數： 工業塔為：空氣濕球溫度τ=28℃，進塔水溫：t1=37℃,出塔水溫：t1=32℃；
民用塔為：空氣濕球溫度τ=28℃，進塔水溫：t1=37℃,出塔水溫：t1=32℃；
冷卻塔代碼意義如下：
以水溫降分：
1、低溫降，設計水溫降5℃，低噪聲的代碼是以D表示，超低噪聲的代碼以CD表示；
2、中、高溫?fù)?dān)杓撲?0～25℃，代碼前以G表示。
以冷卻塔組成分：
1、無水盤型（代碼**后以L表示）
2、淺水盤型（代碼**后以DP表示）
3、深水盤型（代碼**后以GP表示），深水盤的有效存水深度為400mm，如要求加大水深，訂貨時須提出。
代碼中FN表示鋼結構方形逆流式。
代碼中的數字表示冷卻塔的規格，也即設計工況下單臺冷卻塔的冷卻水量，單位為m3/h（立面及基礎圖所示為二臺塔，實用時可單排多臺或雙排多臺并聯）。
機械工業部第四設計研究院從1971年開始研究設計冷卻塔，其成果曾多次獲省、市、部級科技進步獎、重大科技成果獎，其中低噪聲變速電機曾獲國家級科技進步獎。
冷卻塔的設計研究是由四院和清華大學聯合完成的。超低噪聲冷卻塔的噪聲控制裝置是與北京勞動保護研究所共同完成的。
選用及使用:
選塔時需知冷卻進水量Q和進塔水溫t1,出塔水溫t2，空氣濕球溫度τ，據本說明的熱力性能曲線確定塔的規格。如超出熱力性能曲線范圍，可將數據提供給四院由電算確定。
冷卻塔的材料可耐-50℃低溫，但對于**冷月平均氣溫低于-10℃的地區訂貨時應說明，以便采取防結冰措施。冷卻塔的造價約增加3%。
循環水的濁度不大于50毫克/升，短期不大于100毫克/升。不宜含有油污和機械性雜質。必要時需采取滅藻及水質穩定措施。
冷卻塔的基礎所承載荷見“基礎埋板及荷載表”。
冷卻塔的進出水管方向可按90°、180°、270°旋轉。
布水系統是按名義水量設計的，如實際水量與名義水量相差在±15%以上，訂貨時應說明，以便修改設計。
冷卻塔進水溫度不超過60℃，如超過60℃訂貨時應說明。
風機葉片安裝角度可調，但要保持角度一致，且電機的電流不應超過電機的額定電流。
風機可短時低速倒轉以消冰。
當用冷卻塔的水盤做水池時須另裝“自動給水管”、“急速給水管”、“排污管”、“溢水管”，訂貨時須特別提出，費用另計。
冷卻塔零部件在存放運輸過程中，其上不得壓重物，不得曝曬，且注意防火。冷卻塔安裝、運輸、維修過程中不得動用電、氣焊等明火，附近不得燃放煙花爆竹。如有阻燃要求，定貨時應提出。
本塔的運轉重只考慮冷卻塔的水重，沒有考慮結垢及黏附其雜質的重量，如水質較差，建議運轉重量適當增加。本基礎荷載已按結垢重量計算。
|
